Tres etiquetas cubren casi todos los módulos de memoria que ordenará: UDIMM, RDIMM y SODIMM. A menudo se enumeran uno al lado del otro como si fueran tres sabores de la misma cosa.. ellos no son. Dos de ellos describen cómo las señales de dirección y comando llegan a los chips DRAM.; el tercero describe el tamaño de la placa de circuito. Confundir los dos ejes es por qué llega una memoria que encaja físicamente y aún se niega a arrancar.
UDIMM: el valor predeterminado, y el que tiene techo
Un UDIMM es un sin búfer DIMM. DIRECCIÓN, Las señales de comando y reloj viajan directamente desde el controlador de memoria en la CPU a cada chip DRAM en el módulo.. Nada se encuentra en el medio.
Esa franqueza es la ventaja.: sin componente adicional, sin latencia añadida, menor costo. También es el límite. Cada chip DRAM presenta una carga eléctrica al controlador., y esas cargas se suman en todo el módulo y en todo el canal. Inserte demasiados chips en demasiados módulos y la integridad de la señal se desmoronará.. Esta es la razón por la que las placas de escritorio y estaciones de trabajo normalmente tienen un límite de dos módulos por canal., y por qué las capacidades UDIMM superan muy por debajo de lo que necesita un servidor.
Casi todos los módulos vendidos para una computadora de escritorio., una computadora portátil, un mini PC o un panel PC industrial es un UDIMM, si el listado lo dice o no. Si una hoja de especificaciones solo dice "DDR4 DIMM” sin otro calificativo, no está almacenado en búfer.
RDIMM: un registro entre el controlador y los chips
Un RDIMM es un registrado DIMM. Lleva un Controlador de Reloj de Registro — el RCD — que recibe dirección, señales de comando y reloj del controlador, los vuelve a conducir, y solo entonces los pasa a los chips DRAM.
El controlador ahora ve una carga por módulo en lugar de una carga por chip.. Ese único cambio es lo que permite que los servidores ejecuten muchos más rangos y mucha más capacidad por canal que cualquier placa de escritorio.. El costo es un ciclo de reloj de latencia adicional en las señales de comando., y un módulo que sólo funciona en una plataforma diseñada para ello.
Ese último punto es el que muerde.. RDIMM y UDIMM no son intercambiables. Una placa de servidor que espera memoria registrada no publicará con módulos sin búfer, y un tablero de escritorio no publicará con los registrados. Tampoco puedes mezclarlos en el mismo sistema.. La codificación suele ser idéntica, para que el módulo encaje perfectamente y la máquina simplemente permanezca oscura.
Hay una tercera variante que vale la pena conocer por su nombre.: LRDIMM, carga reducida. Almacena en búfer las líneas de datos y las líneas de comando., aumentando aún más la capacidad por canal. Vive completamente en territorio del servidor..
SODIMM: un tamaño, no es un esquema de señalización
SODIMM significa DIMM de contorno pequeño. Describe el módulo físico. — aproximadamente la mitad de la longitud de un DIMM de altura completa — y nada más sobre cómo se enrutan las señales.
Esta es la distinción que la gente pasa por alto. Un SODIMM normalmente no tiene búfer, lo que lo convierte en un UDIMM en un paquete más pequeño. Existen SODIMM registrados y ECC para placas de servidor integradas, pero son la excepción. Entonces, la comparación honesta no es “UDIMM vs RDIMM vs SODIMM” en absoluto. esta amortiguando (sin búfer o registrado) en un eje, y factor de forma (DIMM o SODIMM de altura completa) por el otro.
SODIMM aparece dondequiera que la altura o profundidad de la placa esté limitada: portátiles, mini PC, Sistemas clase NUC, clientes ligeros, reproductores de señalización digital, 1Electrodomésticos U y una gran parte de los paneles PC industriales — la misma clase de equipo que tiende a emparejarlo con un SSD comercial o industrial en lugar de un impulso del consumidor.
El recuento de pines resuelve la mayoría de las cuestiones de compatibilidad
La generación y el factor de forma juntos arreglan el número de pines, y la posición de la muesca lo impone mecánicamente.:
- dr5 — 288-clavija DIMM, 262-clavija SODIMM, 1.1V
- DDR4 — 288-clavija DIMM, 260-clavija SODIMM, 1.2V
- DDR3 — 240-clavija DIMM, 204-clavija SODIMM, 1.5V o 1,35 V de bajo voltaje
Los DIMM DDR4 y DDR5 utilizan 288 patas, que hace tropezar a la gente constantemente. La muesca se encuentra en un lugar diferente., por lo que un módulo DDR5 no cabe en una ranura DDR4. No hay adaptador entre generaciones., y nunca lo habrá: el controlador de memoria está dentro de la CPU, entonces la CPU decide qué generación acepta la placa.
Lo que realmente significa ECC en DDR5
Cada módulo DDR5 lleva ECC integrado. Ese es un mecanismo de corrección dentro de la propia matriz DRAM., agregado porque las densidades de celdas aumentaron lo suficiente como para que los errores de bits internos se convirtieran en rutina. Está presente en DDR5 de consumo normal..
No es lo que un servidor entiende por memoria ECC.. Ese es el enlace ECC a través del autobús., que necesita tanto un módulo ECC como una plataforma que lo admita, y que reporta errores corregidos al sistema operativo. On-die ECC no informa nada a nadie. Leyendo "DDR5 tiene ECC integrado” como "Ya no necesito memoria ECC” es un error que sólo surge cuando algo ya está corrompiendo los datos. Cada SODIMM DDR5 y DIMM DDR5 Construimos ECC sobre troquel exactamente por esta razón.; Ninguno de ellos sustituye a un diseño ECC a nivel de plataforma..
Rangos: los compradores de especificaciones se saltan
Un rango es un conjunto de chips DRAM que el controlador aborda juntos como un bloque de 64 bits. (72-poco con ECC). Un módulo de rango único presenta uno de esos bloques.; un módulo de doble rango presenta dos, Seleccionado mediante señales de selección de chip separadas.. La capacidad y el recuento de rangos están relacionados pero no son lo mismo — Se puede construir un módulo de 16 GB de cualquier manera., dependiendo de la densidad de los chips utilizados.
Por qué es importante en la práctica: Las filas añaden carga eléctrica., y las tablas limitan cuántos pueden conducir a toda velocidad. Una placa que ejecuta dos módulos de rango único a su velocidad nominal puede bajar un grado de velocidad cuando se instalan dos módulos de rango doble con la misma capacidad total.. No hay nada roto y no aparece ningún error. — el sistema simplemente funciona silenciosamente más lento. Si solicita reemplazos para máquinas que ya están en el campo, Esta es la especificación que más probablemente hará que las nuevas unidades se comporten de manera diferente a las antiguas..
Reglas de población que le cuestan una bota a la gente
Las ranuras rara vez son iguales. En una placa de cuatro ranuras, los dos canales suelen estar entrelazados., así que llenando espacios 1 y 2 a menudo le brinda operación de un solo canal mientras llena 1 y 3 da doble canal — una diferencia real de ancho de banda de los mismos dos módulos. El manual de la placa indica el orden.; los colores de la serigrafía suelen insinuarlo.
Dos más que aparecen constantemente.. La combinación de tamaños generalmente funciona, pero el sistema recurre a tiempos más lentos o más conservadores en todos los módulos.. Y mezclar buffered con no buffered no funciona en absoluto, Lo cual vale la pena repetir porque los módulos pueden ser mecánicamente idénticos.: un RDIMM se asentará perfectamente en una placa sin búfer y la máquina simplemente nunca publicará.
Cómo calcular lo que lleva tu tabla
Cuatro preguntas, en orden:
- que generacion? La CPU decide. DDR3, DDR4 y DDR5 no son intercambiables.
- DIMM o SODIMM? la junta decide, por tamaño de ranura.
- Sin búfer o registrado? La plataforma decide. Las juntas de consumidores e industriales quieren sin barreras; Las plataformas de servidor generalmente requieren registro.
- ¿Qué rango de organización y contenedor de velocidad?? Este es el que la gente se salta, Y es por eso que dos módulos de la misma capacidad anunciada pueden sincronizarse de manera diferente en la misma placa.. Cita la organización, no solo el tamaño.
Qué ofrece Qootec

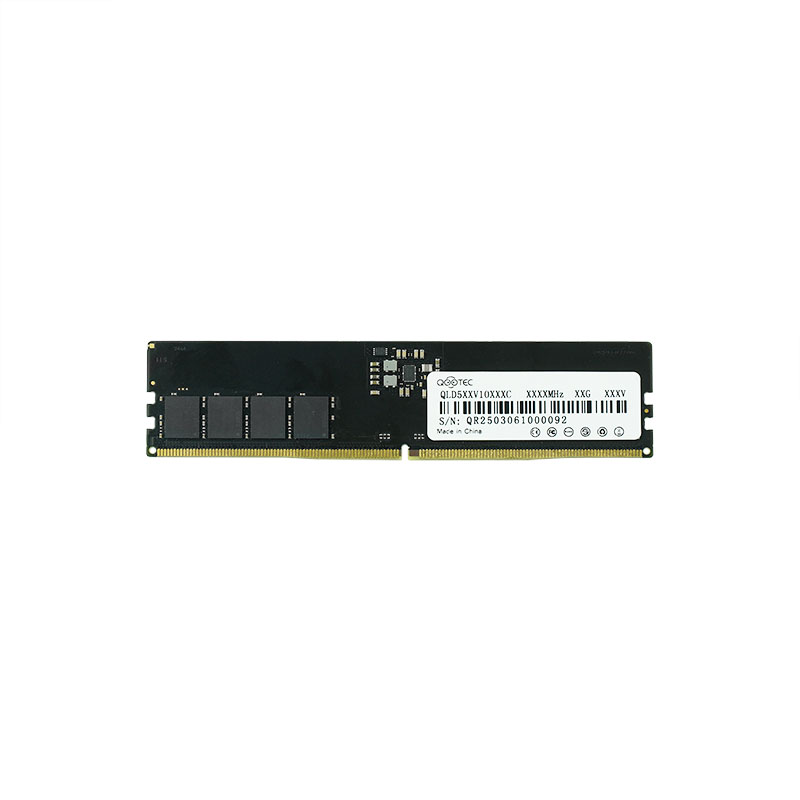

Qootec fabrica DDR3, Memoria DDR4 y DDR5 en ambos formatos: altura completa módulos DIMM para escritorios, estaciones de trabajo y PC industriales, y memoria SODIMM para portátiles, mini PC, clientes ligeros y electrodomésticos. Estos son módulos sin búfer — clase UDIMM — clasificado 0°C a 70°do, con una garantía de tres años. Los módulos registrados y de carga reducida son partes de la plataforma del servidor y están fuera del rango.
Los módulos se construyen y prueban en la fábrica de Shenzhen que poseemos desde entonces. 2014, y las muestras o pedidos pequeños se envían en tres días. Si coincide con una configuración existente, envía la densidad, contenedor de velocidad, organización de rango y voltaje del módulo actualmente instalado en lugar de solo la capacidad — eso es lo que hace que una orden repetida se comporte de manera idéntica a las unidades que ya están en el campo.. La mayoría de los clientes colocan la memoria y las unidades del Gama SSD Qootec en una orden de compra; para equipos montados en gabinetes o vehículos, línea de grado industrial se proyecta a -40°C a 85°do.
No estoy seguro de qué número de pieza encaja? Envíanos las especificaciones de la placa. o descarga el catálogo de Qootec.
