Compró el SSD incorrecto porque no verificó el factor de forma? no estas solo. El factor de forma (el tamaño físico y el tipo de conector) es el #1 problema de compatibilidad que vemos. Una unidad NVMe ultrarrápida es inútil si no cabe físicamente en su dispositivo. Esta guía cubre todos los principales factores de forma SSD, del omnipresente 2.5″ SATA a formatos industriales especializados, para que sepas exactamente qué encaja y dónde.
Conclusiones clave
- Factor de forma = tamaño físico y tipo de conector (no es lo mismo que la interfaz)
- 2.5″ SATA es universal para portátiles/sobremesas de la última 15 años
- M.2 viene en varias longitudes (2230, 2242, 2260, 2280, 22110)—revisa tu ranura
- M.2 puede ser SATA o NVMe: la muesca clave le indica cuál
- Factores de forma industriales (Horas de casa, CFrápido, Medio delgado) resolver necesidades de compatibilidad de nichos
- Verifique siempre las dimensiones físicas y el tipo de conector antes de comprar.
Tabla de contenido
- 1. 2.5-Factor de forma en pulgadas (Sata & PATA)
- 2. Factor de forma M.2 (El estándar moderno)
- 3. Msata (Mini-SATA)
- 4. U.2 (SFF-8639)
- 5. Tarjeta complementaria PCIe (AIC)
- 6. Industrial & Factores de forma integrados
- 7. Tabla de comparación de factores de forma
- 8. Cómo comprobar la compatibilidad
- Preguntas frecuentes
1. 2.5-Factor de forma en pulgadas (Sata & PATA)
El 2.5″ El factor de forma es el más reconocible: tiene el mismo tamaño que los discos duros tradicionales de las computadoras portátiles.. Estas unidades vienen en una carcasa protectora de metal o plástico con conectores de alimentación y datos separados..
2.5″ SSD SATA
Dimensiones: 100mm x 70 mm x 7 mm (altura estándar, algunos son de 9,5 mm)
Conector: datos SATA (7-alfiler) + alimentación sata (15-alfiler)
Interfaz: SATAIII (6 GB/s, ~550 MB/s máx.)
Rango de capacidad: 120ES – 4tuberculosis
Compatibilidad: Universal: se adapta a cualquier computadora de escritorio o portátil con 2.5″ bahía de unidad y puertos SATA. También funciona en cajas USB externas.
Lo mejor para:
- Actualización de portátiles más antiguos (2010-2020 era)
- Almacenamiento secundario de escritorio
- Unidades portátiles externas
- El presupuesto aumenta cuando NVMe no es necesario
Fabricamos una gama completa de 2.5″ SSD SATA de 128GB a 2TB. Son la ruta de actualización más sencilla para sistemas más antiguos: no se necesita adaptador, simplemente cambia el viejo HDD.
2.5″ PATA (IDE) SSD
Dimensiones: 100mm x 70 mm x 9,5 mm
Conector: 44-pin IDE (PATA)
Interfaz: PATA/IDE (100-133 MB/s máx.)
Rango de capacidad: 32ES – 512ES
Compatibilidad: Sistemas heredados con conectores IDE/PATA, comunes en equipos industriales, dispositivos médicos, y sistemas integrados más antiguos.
Lo mejor para:
- Maquinaria industrial (CNC, PLC, automatización de fábrica)
- Equipo medico (resonancia magnética, Escáneres CT con controladores heredados)
- Sistemas informáticos antiguos y de juegos retro
- Equipo de producción musical. (es MPC, Samplers Roland)
PATA podría quedar obsoleto en las PC de consumo, pero está vivo y coleando en entornos industriales.. Reemplazo de un disco duro IDE fallido con nuestro 2.5″ SSD PATA puede ahorrar decenas de miles de dólares en costos de reemplazo de equipos.
2. Factor de forma M.2 (El estándar moderno)
M.2 (anteriormente NGFF – Factor de forma de próxima generación) es el factor de forma dominante para las computadoras portátiles y de escritorio modernas. Es una pequeña PCB rectangular que se conecta directamente a la placa base, sin necesidad de cables..
Comprender los tamaños M.2
Las unidades M.2 se identifican mediante un código de cuatro dígitos: WWLL (Ancho x Largo en milímetros). Todos los SSD M.2 de consumo tienen 22 mm de ancho, pero las longitudes varían:
- 2230: 22mm x 30 mm
- 2242: 22mm x 42 mm
- 2260: 22mm x 60 mm
- 2280: 22mm x 80 mm (más común)
- 22110: 22mm x 110 mm (empresa de alta capacidad)
Las unidades más largas tienen más espacio físico para chips NAND, permitiendo mayores capacidades. Su placa base o computadora portátil especificará qué longitudes admite; la mayoría admite varios tamaños con tornillos de montaje ajustables..
Tipos de teclas M.2 (SATA frente a NVMe)
Aquí es donde se vuelve confuso. M.2 es solo el factor de forma física: la interfaz real (SATA o NVMe) está determinado por la muesca clave:
- Tecla B: Muesca en el lado izquierdo (patas 12-19 desaparecido). Soporta SATA y PCIe x2.
- Tecla M: Muesca en el lado derecho (patas 59-66 desaparecido). Soporta PCIe x4 (Nvme).
- Tecla B+M: Dos muescas. Por lo general, unidades SATA que se adaptan a las ranuras B y M.
La ranura M.2 de tu placa base tendrá las teclas correspondientes. Una ranura M-key solo acepta unidades M-key o B+M. Consulte siempre el manual de su placa base: algunas ranuras M.2 solo admiten SATA, no NVMe.

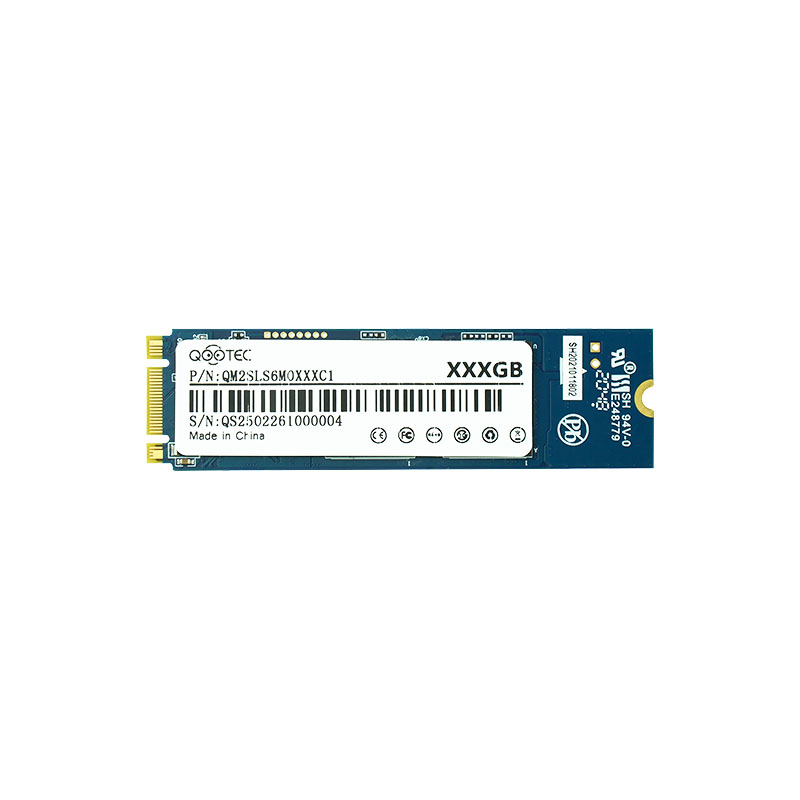

M.2 2280 (El estándar)
Dimensiones: 22mm x 80 mm
Interfaz: SATA o NVMe (comprobar el tipo de clave)
Rango de capacidad: 128ES – 4tuberculosis
Lo mejor para: Escritorios modernos, portátiles, y PC para juegos
Este es el tamaño M.2 predeterminado. Nuestro M.2 NVMe Gen4 2280 Las unidades entregan hasta 7,000 MB/s en este factor de forma compacto.
M.2 2242 (Compacto)
Dimensiones: 22mm x 42 mm
Interfaz: SATA o NVMe
Rango de capacidad: 128ES – 1tuberculosis
Lo mejor para: Ultrabooks, tabletas, PC portátiles para juegos (Cubierta de vapor, Aliado ROG), Ranuras WWAN
La longitud más corta limita la capacidad, pero es esencial para dispositivos con espacio limitado.
M.2 2230 (Ultracompacto)
Dimensiones: 22mm x 30 mm
Interfaz: Nvme (generalmente PCIe Gen3 o Gen4)
Rango de capacidad: 256ES – 2tuberculosis
Lo mejor para: Cubierta de vapor, Superficie de Microsoft, portátiles ultrafinos
El tamaño M.2 más pequeño. Steam Deck de Valve popularizó este formato, creando demanda de alto rendimiento 2230 conduce.
M.2 22110 (Empresa)
Dimensiones: 22mm x 110 mm
Interfaz: Nvme (PCIe Gen3/4)
Rango de capacidad: 1tuberculosis – 8tuberculosis
Lo mejor para: Servidores empresariales, estaciones de trabajo que necesitan máxima capacidad
La longitud adicional permite más chips NAND, permitiendo capacidades de hasta 8 TB en una sola unidad M.2.
3. Msata (Mini-SATA)
Dimensiones: 30mm x 50 mm
Conector: Factor de forma mini-PCIe (pero eléctricamente SATA)
Interfaz: SATAIII (6 GB/s, ~550 MB/s máx.)
Rango de capacidad: 64ES – 1tuberculosis
Compatibilidad: Ultrabooks y tabletas de 2011-2015 era
Lo mejor para:
- Actualización de ultrabooks más antiguos (era anterior a M.2)
- PC industriales con ranuras mSATA
- Sistemas integrados
mSATA se parece a M.2 pero usa un conector diferente. Ha sido reemplazado en gran medida por M.2, pero los dispositivos antiguos todavía lo necesitan. No lo confundas con Mini-PCIe (que es para tarjetas wifi)—mSATA utiliza el mismo conector físico pero diferentes señales eléctricas.
4. U.2 (SFF-8639)
Dimensiones: 2.5″ (igual que las unidades SATA: 100mm x 70 mm x 7-15 mm)
Conector: SFF-8639 (68-alfiler)
Interfaz: NVMe sobre PCIe (carriles x4, Generación 3/4/5)
Rango de capacidad: 400ES – 15tuberculosis
Compatibilidad: Servidores empresariales, estaciones de trabajo con placas posteriores U.2
Lo mejor para:
- servidores del centro de datos
- Matrices de almacenamiento de intercambio en caliente
- Estaciones de trabajo que necesitan NVMe de alta capacidad
U.2 combina el rendimiento de NVMe con la comodidad de 2.5″ bahías de intercambio en caliente. Es el estándar empresarial para servidores montados en bastidor.. Las unidades parecen 2.5″ SSD SATA pero usan un conector diferente y ofrecen velocidades NVMe.
5. Tarjeta complementaria PCIe (AIC)
Dimensiones: Tamaños de tarjetas PCIe estándar (media altura, altura completa, ancho simple, doble ancho)
Conector: ranura PCIe (x4, x8, o x16)
Interfaz: NVMe sobre PCIe
Rango de capacidad: 400ES – 30tuberculosis (algunas tarjetas contienen varias unidades M.2)
Compatibilidad: Cualquier sistema con ranuras PCIe disponibles
Lo mejor para:
- Estaciones de trabajo que necesitan el máximo rendimiento de E/S
- Servidores con ranuras M.2 limitadas
- matrices RAID (tarjetas con múltiples ranuras M.2)
- Sistemas sin soporte M.2 (tarjetas adaptadoras)
Las unidades PCIe AIC parecen tarjetas gráficas. Ofrecen una mejor refrigeración (disipadores de calor más grandes), mayor ancho de banda (puede usar carriles x8 o x16), y, a veces, alberga varias unidades M.2 en configuración RAID.
6. Industrial & Factores de forma integrados
Más allá de los estándares del consumidor, Existen factores de forma especializados para aplicaciones industriales., incorporado, y aplicaciones heredadas.
Horas de casa (Disco en módulo)
Dimensiones: Varía (orientaciones vertical y horizontal)
Conector: Se conecta directamente al puerto SATA (sin cable)
Interfaz: SATAIII
Rango de capacidad: 8ES – 512ES
Lo mejor para:
- PC industriales y sistemas integrados
- Quioscos y terminales POS
- Dispositivos de red y enrutadores
- Instalaciones con limitaciones de espacio
SATA DOM elimina los cables por completo: la unidad se conecta directamente al puerto SATA de la placa base. Nuestro Unidades SATA DOM están reforzados para 24/7 uso industrial.
CFrápido
Dimensiones: 42.8mm x 36,4 mm x 3,3 mm (Factor de forma CompactFlash)
Conector: CFrápido (7+17 alfiler)
Interfaz: SATAIII
Rango de capacidad: 8ES – 512ES
Lo mejor para:
- Cámaras profesionales (Canon, ARRÍ, ROJO)
- Automatización industrial
- Equipo de imágenes médicas
- Aviónica y sistemas militares.
CFast se parece a CompactFlash pero usa SATA internamente. Es el estándar de la industria del vídeo profesional para grabación 4K/8K de alta velocidad de bits..
SATA semidelgado
Dimensiones: 54mm x 39 mm x 4 mm
Conector: Propiedad (varía según el fabricante)
Interfaz: SATAIII
Rango de capacidad: 16ES – 256ES
Lo mejor para:
- Portátiles ultrafinos
- Sistemas integrados
- tabletas industriales
Más delgado que el estándar 2.5″ conduce, Half-Slim SATA se utiliza en dispositivos donde cada milímetro cuenta.
1.8-Factor de forma en pulgadas
Dimensiones: 54mm x 78 mm x 5 mm
Conector: Micro-SATA o ZIF (Fuerza de inserción cero)
Interfaz: SAT o PATA
Rango de capacidad: 32ES – 512ES
Lo mejor para:
- Dispositivos ultraportátiles
- Actualizaciones del iPod clásico (Conector ZIF)
- Sistemas integrados
Más pequeño que 2,5″, el 1.8″ El factor de forma se utilizó en las primeras computadoras portátiles ultraportátiles y reproductores de MP3.. Es poco común hoy en día, pero aún es necesario para las actualizaciones de dispositivos antiguos..
7. Tabla de comparación de factores de forma
| Factor de forma | Dimensiones | Interfaz | Uso típico |
|---|---|---|---|
| 2.5″ Sata | 100x70x7mm | SATAIII | Computadora portátil/de escritorio universal |
| 2.5″ PATA | 100x70x9.5mm | IDE/PATA | Legado industrial |
| M.2 2280 | 22x80mm | SATA o NVMe | Computadoras portátiles/de escritorio modernas |
| M.2 2242 | 22x42mm | SATA o NVMe | Ultrabooks, tabletas |
| M.2 2230 | 22x30mm | Nvme | Cubierta de vapor, Superficie |
| Msata | 30x50mm | SATAIII | 2011-2015 ultrabooks |
| U.2 | 100x70x15mm | Nvme | Servidores empresariales |
| PCIe AIC | Varía | Nvme | Estaciones de trabajo, servidores |
| Horas de casa | Varía | SATAIII | Industrial, incorporado |
| CFrápido | 43x36x3mm | SATAIII | cámaras profesionales, industrial |
8. Cómo comprobar la compatibilidad
Antes de comprar un SSD, verificar tres cosas:
1. Dimensiones físicas
- portátiles: Consulte el manual de servicio o las especificaciones del fabricante.
- Escritorios: Mida la longitud del compartimento para unidades existente o de la ranura M.2
- Equipos industriales: Consulte la documentación del equipo o comuníquese con el fabricante.
2. Tipo de conector
- 2.5″ conduce: SAT o PATA? (Mire el conector: SATA tiene forma de L, PATA es rectangular con muchos pines.)
- unidades m.2: Consulte el manual de la placa base para conocer el tipo de clave (B, METRO, o B+M) y longitudes soportadas
- Conectores especializados: U.2, CFrápido, SATA DOM: verifique el tipo de conector exacto
3. Soporte de interfaz
- Ranuras M.2: Algunos solo admiten SATA, no NVMe: verifique las especificaciones de la placa base
- generación PCIe: Gen3 vs Gen4 vs Gen5: es posible que las placas base más antiguas no admitan las generaciones más nuevas
- Soporte de BIOS: Es posible que los sistemas muy antiguos no arranquen desde NVMe sin una actualización del BIOS
Para una guía de selección completa, ver: Cómo elegir el SSD adecuado para sus necesidades.
Preguntas frecuentes
¿Puedo usar un M.2? 2280 conducir en un 2242 ranura?
No, el viaje es físicamente demasiado largo. Sin embargo, puedes usar un viaje más corto (2242) en una ranura más larga (2280) si su placa base tiene múltiples orificios de montaje. Consulte el manual de su placa base para conocer las longitudes admitidas.
¿Cuál es la diferencia entre M.2 SATA y M.2 NVMe??
Tienen el mismo tamaño físico pero usan diferentes interfaces.. M.2 SATA alcanza un máximo de ~550 MB/s (igual que 2.5″ Sata), mientras que M.2 NVMe puede alcanzar 3,500-7,000+ MB/S. Verifique la muesca de la llave: Tecla M = NVMe, Tecla B+M = normalmente SATA. La ranura M.2 de tu placa base debe ser compatible con la interfaz que estás utilizando.
¿Puedo poner un 2,5?″ SSD en un 3.5″ bahía de unidad de escritorio?
Sí, pero necesitarás un soporte de montaje o un adaptador. La mayoría de los casos de escritorio incluyen 2.5″ puntos de montaje, o puedes comprar un $5 soporte adaptador. Los conectores SATA son idénticos, solo difiere el tamaño físico.
¿Todas las ranuras M.2 son compatibles con NVMe??
No. Algunas ranuras M.2 solo admiten SATA, especialmente en placas base más antiguas (2014-2016 era). Consulte el manual de su placa base: especificará “M.2 SATA” o “M.2 NVMe (PCIe)” apoyo. Instalar una unidad NVMe en una ranura solo SATA no funcionará.
¿Qué factor de forma debo usar para un SSD externo??
Para unidades externas de bricolaje, 2.5″ Los SSD SATA funcionan mejor con cajas USB. Las unidades M.2 NVMe también se pueden utilizar con USB 3.2 Gabinetes Gen2 o Thunderbolt para máxima velocidad. Los SSD externos prediseñados suelen utilizar 2,5″ o M.2 internamente.
La conclusión
La compatibilidad del factor de forma no es negociable: no se puede forzar una clavija cuadrada en un agujero redondo.. Antes de comprar cualquier SSD, verificar tres cosas: dimensiones fisicas, tipo de conector, y soporte de interfaz. A $200 La unidad NVMe no sirve de nada si su computadora portátil solo tiene una ranura SATA M.2.
En caso de duda, consulte el manual de servicio de su dispositivo o las especificaciones de la placa base. Para aplicaciones industriales e integradas, Podemos ayudarle a identificar el factor de forma exacto que necesita, incluso para sistemas heredados poco conocidos..
Necesita ayuda para identificar el factor de forma correcto para su dispositivo? Contacta con nuestro equipo con las especificaciones de tu sistema, y le recomendaremos el ajuste perfecto.
Shenzhen, China · Este. 2014
Somos un equipo de especialistas en SSD y DRAM con 10+ años en almacenamiento industrial. Tengo preguntas? alcanzar - estamos felices de ayudar.
ong>Used in: 90% de computadoras portátiles y de escritorio modernas
Rango de capacidad: 128ES – 4tuberculosis
Interfaz: SATA o NVMe (comprobar la clave)
Esta es la opción predeterminada para la mayoría de las compilaciones.. Nuestro M.2 NVMe Gen4 2280 Las unidades ofrecen rendimiento de vanguardia en el factor de forma más compatible..
M.2 2242 (Compacto)
Utilizado en: Ultrabooks, Chromebooks, PC portátiles para juegos (Cubierta de vapor), algunas ranuras WWAN
Rango de capacidad: 128ES – 1tuberculosis
Una longitud más corta significa menos chips NAND, capacidad limitante. Pero para dispositivos con limitaciones de espacio, es la unica opcion.
M.2 2230 (Ultracompacto)
Utilizado en: Dispositivos Microsoft Surface, Cubierta de vapor, tabletas ultrafinas
Rango de capacidad: 128ES – 1tuberculosis
El tamaño M.2 más pequeño. Disponibilidad extremadamente limitada, en su mayoría específica de OEM.
M.2 22110 (Alta capacidad)
Utilizado en: Servidores empresariales, estaciones de trabajo de alta gama, algunas placas base de escritorio
Rango de capacidad: 1tuberculosis – 8tuberculosis
La longitud adicional permite más chips NAND, permitiendo capacidades masivas. No todas las placas base admiten esta longitud; verifique el espacio libre alrededor de la ranura M.2.
3. Msata (Mini-SATA)
Dimensiones: 30mm x 50 mm
Conector: Factor de forma Mini PCIe (físicamente similar a M.2 pero incompatible)
Interfaz: SATAIII (6 GB/s, ~550 MB/s máx.)
Rango de capacidad: 64ES – 1tuberculosis
Compatibilidad: Ultrabooks y tabletas de 2011-2015 era, algunas PC industriales
mSATA fue el predecesor de M.2. Ahora está obsoleto en los dispositivos de consumo, pero todavía se encuentra en sistemas más antiguos.. Si tienes una ranura mSATA, estás atrapado con mSATA: no es compatible con M.2 a pesar de verse similar.
Lo mejor para: Actualización de ultrabooks más antiguos (ThinkPad X220/X230, Dell XPS 13 L321X, etc.)
4. U.2 (SFF-8639)
Dimensiones: 100mm x 70 mm x 7 mm o 15 mm (igual que 2.5″ conduce)
Conector: SFF-8639 (68-conector de clavija)
Interfaz: NVMe sobre PCIe (carriles x4, Gen3/Gen4)
Rango de capacidad: 400ES – 15tuberculosis
Compatibilidad: Servidores empresariales, estaciones de trabajo con placas posteriores U.2
U.2 parece un 2.5″ unidad pero utiliza un conector completamente diferente. Combina el alto rendimiento de NVMe con la comodidad de intercambio en caliente de las bahías de unidades tradicionales..
Lo mejor para:
- Servidores de centros de datos que requieren capacidad de intercambio en caliente
- Matrices de almacenamiento de alta capacidad
- Estaciones de trabajo que necesitan varias unidades NVMe
Puede adaptar unidades U.2 a ranuras M.2 con un adaptador de cable, pero no al revés.
5. Tarjeta complementaria PCIe (AIC)
Dimensiones: Tamaños de tarjetas PCIe estándar (media altura, altura completa, ancho simple, doble ancho)
Conector: PCIe x4, x8, o ranura x16
Interfaz: NVMe sobre PCIe
Rango de capacidad: 400ES – 30tuberculosis (algunas tarjetas contienen varias unidades M.2)
Compatibilidad: Cualquier sistema con ranuras PCIe disponibles
Parecen tarjetas gráficas y se conectan a ranuras PCIe.. Se usan cuando:
- Necesitas el máximo ancho de banda (carriles x8 o x16)
- Tu placa base carece de ranuras M.2
- Quieres una mejor refrigeración (Disipadores de calor más grandes posibles)
- Estás construyendo una matriz RAID (algunas tarjetas sostienen 4+ unidades m.2)
Lo mejor para: Estaciones de trabajo, servidores, informática de alto rendimiento
6. Industrial & Factores de forma integrados
Más allá de los factores de forma del consumidor, Existen formatos especializados para aplicaciones industriales e integradas..
Horas de casa (Disco en módulo)
Dimensiones: Varía (orientaciones vertical y horizontal)
Conector: Se conecta directamente al puerto SATA (sin cable)
Interfaz: SATAIII
Rango de capacidad: 8ES – 512ES
Lo mejor para:
- PC industriales y sistemas integrados
- Quioscos y señalización digital.
- Pajita (Punto de Venta) terminales
- Dispositivos de red y enrutadores
SATA DOM elimina los cables por completo: la unidad se conecta directamente al puerto SATA de la placa base. Esto reduce los puntos de falla y ahorra espacio en gabinetes compactos.. Ofrecemos ambos vertical y configuraciones horizontales SATA DOM.
CFrápido (Tarjeta CompactFlash SATA)
Dimensiones: 42.8mm x 36,4 mm x 3,3 mm (Tamaño CompactFlash tipo II)
Conector: 50-clavija conector CFast
Interfaz: SATAIII
Rango de capacidad: 8ES – 512ES
Lo mejor para:
- Cámaras profesionales (Canon C300, arri alexa)
- Automatización industrial
- Equipo de imágenes médicas
- Aviónica y sistemas militares.
CFast utiliza el factor de forma CompactFlash pero con componentes internos SATA, Ofrece velocidades mucho más altas que las tarjetas CF heredadas..
SATA semidelgado
Dimensiones: 54mm x 39 mm x 4 mm
Conector: 26-pin SATA medio delgado
Interfaz: SATAIII
Rango de capacidad: 16ES – 256ES
Lo mejor para: Portátiles ultrafinos, sistemas integrados, tabletas industriales
Más delgado que el estándar 2.5″ conduce, SATA semidelgado se utiliza en dispositivos donde cada milímetro cuenta.
1.8-Factor de forma en pulgadas
Dimensiones: 54mm x 78 mm x 5 mm
Conector: Micro SATA o ZIF (Fuerza de inserción cero)
Interfaz: SAT o PATA
Rango de capacidad: 32ES – 512ES
Lo mejor para: iPods más antiguos, dispositivos ultraportátiles, algunos equipos industriales
Poco común en dispositivos modernos, pero aún necesario para actualizaciones de equipos heredados..
7. Tabla de comparación de factores de forma
| Factor de forma | Dimensiones | Interfaz | Uso típico |
|---|---|---|---|
| 2.5″ Sata | 100 incógnita 70 x 7mm | SATAIII | Computadora portátil/de escritorio universal |
| 2.5″ PATA | 100 incógnita 70 x 9,5 mm | IDE/PATA | Legado industrial |
| M.2 2280 | 22 x80mm | SATA o NVMe | Computadora portátil/de escritorio moderna |
| M.2 2242 | 22 x 42mm | SATA o NVMe | Ultrabooks, dispositivos portátiles |
| M.2 2230 | 22 x 30mm | Nvme | Superficie, Cubierta de vapor |
| Msata | 30 x 50mm | SATAIII | 2011-2015 ultrabooks |
| U.2 | 100 incógnita 70 x 15mm | Nvme | Servidores empresariales |
| PCIe AIC | tarjeta PCIe | Nvme | Estaciones de trabajo, servidores |
| Horas de casa | Varía | SATAIII | Industrial, incorporado |
| CFrápido | 42.8 incógnita 36.4 x 3,3 mm | SATAIII | cámaras profesionales, industrial |
| Medio delgado | 54 incógnita 39 x 4mm | SATAIII | Dispositivos ultrafinos |
8. Cómo comprobar la compatibilidad
Antes de comprar cualquier SSD, verificar estas tres cosas:
1. Dimensiones físicas
- portátiles: Consulte el manual de servicio o las especificaciones del fabricante.
- Escritorios: Mida la longitud del compartimento para unidades existente o de la ranura M.2
- Equipos industriales: Consultar documentación OEM
2. Tipo de conector
- Sata: 7-fijar datos + 15-poder del pin (2.5″) o puerto SATA directo (DOMINGO)
- M.2: Verificar tipo de clave (B, METRO, o B+M) en el manual de la placa base
- U.2: Requiere conector SFF-8639 o cable adaptador
- PCIe: Requiere ranura PCIe disponible (x4 mínimo para NVMe)
3. Soporte de interfaz
- Ranuras M.2: Algunos solo admiten SATA, no NVMe: verifique las especificaciones de la placa base
- generación PCIe: Las unidades Gen4 funcionan en ranuras Gen3 pero a velocidad reducida
- Soporte de BIOS: Es posible que los sistemas muy antiguos no arranquen desde NVMe sin una actualización del BIOS
Para una guía de selección completa, ver: Cómo elegir el SSD adecuado para sus necesidades.
Preguntas frecuentes
¿Puedo usar un M.2? 2280 conducir en un 2242 ranura?
No. El disco es físicamente demasiado largo y no encaja. Sin embargo, puedes usar un viaje más corto (2242) en una ranura más larga (2280) si su placa base tiene múltiples orificios de montaje. Consulte el manual de su placa base para conocer las longitudes admitidas.
¿Cuál es la diferencia entre M.2 SATA y M.2 NVMe??
Tienen el mismo factor de forma física pero utilizan diferentes interfaces.. M.2 SATA utiliza el protocolo SATA (máx. ~550 MB/s), mientras que M.2 NVMe usa PCIe (3,500-7,000+ MB/S). Puedes identificarlos por la muesca de la llave.: NVMe tiene una clave M (una muesca a la derecha), SATA tiene teclas B+M (dos muescas). La ranura M.2 de tu placa base debe ser compatible con la interfaz que estás utilizando.
¿Puedo reemplazar un 2.5?″ HDD con 2.5″ SSD?
Sí, si es sata. 2.5″ Los SSD están diseñados como reemplazos directos para 2.5″ HDD. Simplemente clona tus datos, cambiar las unidades, y ya terminaste. Si su antiguo HDD es PATA/IDE (sistemas anteriores a 2005), Necesitas un SSD PATA, no sata.
¿Necesito un adaptador para M.2 a 2.5?″?
Sólo si quieres montar una unidad M.2 en un 2.5″ Bahía de unidades para gestión de cables o protección física.. El adaptador no cambia la interfaz: una unidad SATA M.2 aún necesita una conexión SATA, y una unidad M.2 NVMe todavía necesita una ranura M.2. Estos adaptadores son carcasas puramente mecánicas..
¿Qué factor de forma necesito para una Steam Deck??
Steam Deck usa M.2 2230 (22mm x 30 mm) unidades NVMe. Este es un tamaño menos común: la mayoría de las unidades de consumo son 2280. Asegúrate de comprar específicamente 2230 longitud, y debe ser unilateral (componentes en un solo lado) para ajustarse al estrecho espacio libre.
¿Puedo usar una unidad U.2 en una ranura M.2??
Sí, con un cable adaptador U.2 a M.2. Ambos usan NVMe sobre PCIe, entonces son eléctricamente compatibles. Sin embargo, no puedes ir en la otra dirección (M.2 a U.2) sin tarjeta adaptadora especial.
La conclusión
La compatibilidad del factor de forma no es negociable: no se puede forzar una unidad a insertarse en una ranura para la que no fue diseñada.. las buenas noticias: una vez que conozca las limitaciones físicas de su dispositivo (tipo de ranura, longitud, muesca clave), elegir el factor de forma correcto es sencillo.
Para la mayoría de los sistemas modernos, M.2 2280 es el valor predeterminado. Para portátiles más antiguos, 2.5″ SATA es universal. Para aplicaciones industriales e integradas, Los factores de forma especializados como SATA DOM y CFast resuelven desafíos de compatibilidad únicos..
No estoy seguro de qué factor de forma necesita su sistema? Contacta con nuestro equipo con el modelo de tu dispositivo, e identificaremos el factor de forma exacto y recomendaremos unidades compatibles.
Shenzhen, China · Este. 2014
Somos un equipo de especialistas en SSD y DRAM con 10+ años en almacenamiento industrial. Tengo preguntas? alcanzar - estamos felices de ayudar.
o Fuerza de inserción)
Interfaz: SAT o PATA
Rango de capacidad: 32ES – 512ES
Lo mejor para: Dispositivos ultraportátiles, iPods más antiguos, algunos dispositivos portátiles industriales
Poco frecuente en dispositivos modernos, pero todavía utilizado en equipos industriales antiguos..
7. Tabla de comparación de factores de forma
| Factor de forma | Dimensiones | Interfaz | Velocidad máxima | Uso típico |
|---|---|---|---|---|
| 2.5″ Sata | 100x70x7mm | SATAIII | ~550 MB/s | portátiles, escritorios |
| M.2 2280 Nvme | 22x80mm | PCIe 3.0/4.0 | 3,500-7,000 MB/S | PC modernas |
| M.2 2280 Sata | 22x80mm | SATAIII | ~550 MB/s | Construcciones compactas |
| M.2 2242 | 22x42mm | SATA/NVMe | 550-3,500 MB/S | Ultrabooks, dispositivos portátiles |
| M.2 2230 | 22x30mm | Nvme | 3,500 MB/S | Cubierta de vapor, tabletas |
| Msata | 30x50mm | SATAIII | ~550 MB/s | Ultrabooks más antiguos |
| U.2 | 100x70x7/15mm | Nvme | 3,500-7,000 MB/S | Servidores empresariales |
| PCIe AIC | tarjeta PCIe | Nvme | 7,000-14,000 MB/S | Estaciones de trabajo |
| Horas de casa | Varía | SATAIII | ~550 MB/s | Industrial, incorporado |
| CFrápido | 43x36x3mm | SATAIII | ~550 MB/s | cámaras profesionales, industrial |
8. Cómo comprobar la compatibilidad
Antes de comprar cualquier SSD, verificar estas tres cosas:
1. Dimensiones físicas
Para portátiles: Consulte el manual de servicio o las especificaciones del fabricante.. Buscar:
- “2.5-bahía SATA de pulgadas” → Consigue un 2,5″ SSD SATA
- “M.2 2280 ranura” → Consigue un M.2 2280 conducir (comprobar si es SATA o NVMe)
- “ranuras mSATA” → Obtenga una unidad mSATA (no M.2!)
Para escritorios: Consulta el manual de tu placa base. Buscar:
- Número de ranuras M.2 y longitudes admitidas (2242, 2260, 2280, 22110)
- Si las ranuras M.2 son compatibles con SATA, Nvme, o ambos
- generación PCIe (Gen3 frente a Gen4) para unidades NVMe
Para sistemas industriales: Consulte el manual del equipo o comuníquese con el OEM. Muchos utilizan factores de forma patentados o especializados..
2. Compatibilidad de interfaz
Factor de forma ≠ interfaz. Es posible que una ranura M.2 solo admita SATA, no NVMe. Controlar:
- Tipo de llave M.2: Las ranuras de clave M admiten NVMe, La clave B admite SATA
- generación PCIe: Las unidades Gen4 funcionan en ranuras Gen3 (a velocidades Gen3)
- versión sata: SATA III es estándar; El SATA II más antiguo limita la velocidad a ~300 MB/s
3. Liquidación y enfriamiento
La aptitud física no se trata sólo de la tragamonedas:
- unidades m.2: Verifique el espacio libre encima de la ranura: algunas GPU o disipadores de calor bloquean las ranuras M.2
- 2.5″ conduce: Verifique la altura del compartimiento de la unidad (7mm frente a 9,5 mm)
- PCIe AIC: Asegúrese de que la tarjeta no bloquee otras ranuras ni interfiera con la GPU
Para obtener una guía de selección detallada, ver: Cómo elegir el SSD adecuado para sus necesidades.
Preguntas frecuentes
¿Puedo usar una unidad M.2 NVMe en una ranura M.2 SATA??
No. Unidades NVMe M.2 (tecla M) Requiere carriles PCIe. Si la ranura M.2 de su placa base solo admite SATA (Tecla B o tecla B+M), una unidad NVMe no funcionará. Consulte siempre el manual de su placa base para ver qué interfaces admite cada ranura M.2. Algunas placas base tienen múltiples ranuras M.2 con diferentes capacidades.
¿Cuál es la diferencia entre M.2? 2280 y M.2 2242?
solo la longitud. 2280 mide 80 mm de largo, 2242 mide 42 mm de largo. Ambos tienen 22 mm de ancho.. Las unidades más largas tienen más espacio físico para chips NAND, permitiendo mayores capacidades. La ranura M.2 de su dispositivo especificará qué longitudes admite; la mayoría de las placas base de escritorio admiten múltiples longitudes con tornillos de montaje ajustables..
¿Puedo reemplazar un 2.5?″ disco duro con un 2.5″ SSD?
Sí, son físicamente idénticos y usan los mismos conectores SATA. Esta es la ruta de actualización más sencilla para portátiles y ordenadores de sobremesa más antiguos. Simplemente clone su disco antiguo o realice una nueva instalación del sistema operativo. La mejora del rendimiento es espectacular: los tiempos de arranque disminuyen de minutos a segundos.
¿Necesito un adaptador para usar una unidad M.2 en una computadora de escritorio??
Sólo si tu placa base carece de ranuras M.2. Puede comprar adaptadores M.2 a PCIe que le permiten instalar unidades M.2 en ranuras PCIe. Estos cuestan $10-30 y trabajar bien. Sin embargo, si tu placa base tiene ranuras M.2, Úselos directamente, no se necesita adaptador.
¿Qué factor de forma es mejor para jugar??
M.2 2280 NVMe Gen4 es el punto óptimo actual para los juegos. Ofrece los tiempos de carga más rápidos., soporta almacenamiento directo (para juegos compatibles), y cabe en todas las placas base para juegos modernas. 2.5″ SATA funciona bien para construcciones económicas, pero te perderás los beneficios de velocidad de NVMe.
¿Puedo usar una unidad U.2 en una ranura M.2??
Sí, con un cable adaptador U.2 a M.2. Estos cuestan $15-30 y trabajar de manera confiable. Sin embargo, no se puede ir en la otra dirección: las unidades M.2 no encajan en bahías U.2 sin bandejas portadoras especiales. U.2 es principalmente un factor de forma empresarial, por lo que este escenario es raro en compilaciones de consumidores.
La conclusión
La compatibilidad del factor de forma no es negociable: no se puede forzar una clavija cuadrada en un agujero redondo.. Antes de comprar cualquier SSD, verificar tres cosas: dimensiones fisicas, compatibilidad de interfaz, y autorización. A $500 La unidad NVMe Gen4 no sirve de nada si su computadora portátil solo tiene una ranura mSATA.
las buenas noticias: una vez que sepas qué factor de forma necesitas, el resto es fácil. Los sistemas modernos utilizan principalmente M.2 2280 o 2,5″ Sata, Ambos tienen excelente disponibilidad y precios competitivos..
Necesita ayuda para identificar el factor de forma correcto para su dispositivo? Contacta con nuestro equipo—envíenos el modelo de su sistema o las especificaciones de su placa base, y le recomendaremos el ajuste perfecto.
Shenzhen, China · Este. 2014
Somos un equipo de especialistas en SSD y DRAM con 10+ años en almacenamiento industrial. Tengo preguntas? alcanzar - estamos felices de ayudar.
SSD adecuado para sus necesidades/”>How to Choose the Right SSD for Your Needs.
Preguntas frecuentes
¿Puedo usar un M.2? 2280 conducir en un 2242 ranura?
No, el viaje es físicamente demasiado largo. Sin embargo, puedes usar un viaje más corto (2242) en una ranura más larga (2280) si su placa base tiene múltiples orificios de montaje. Consulte el manual de su placa base: la mayoría de las ranuras M.2 admiten múltiples longitudes con tornillos separadores ajustables.
¿Cuál es la diferencia entre M.2 SATA y M.2 NVMe??
Tienen el mismo factor de forma física pero utilizan diferentes interfaces.. M.2 SATA utiliza el protocolo SATA (máx. ~550 MB/s), mientras que M.2 NVMe usa PCIe (3,500-7,000+ MB/S). Puedes identificarlos por la muesca de la llave.: NVMe tiene una clave M (una muesca a la derecha), SATA tiene una clave B+M (dos muescas). La ranura M.2 de su placa base debe admitir la interfaz correspondiente.
¿Puedo reemplazar un 2.5?″ HDD con 2.5″ SSD?
Sí, son físicamente idénticos y usan los mismos conectores SATA. Simplemente cámbielos, no se necesita adaptador. Esta es la ruta de actualización más sencilla para portátiles y ordenadores de sobremesa más antiguos. El rendimiento mejorará dramáticamente (5-10x tiempos de arranque más rápidos).
¿Todas las ranuras M.2 son compatibles con NVMe??
No. Algunas ranuras M.2 solo admiten SATA, no NVMe. Esto es común en placas base más antiguas. (2014-2016 era) y juntas presupuestarias. Consulte el manual de su placa base: especificará “M.2 SATA” o “M.2 PCIe/NVMe” para cada ranura. Si instala una unidad NVMe en una ranura solo SATA, no funcionará en absoluto.
¿Qué factor de forma debo elegir para una nueva construcción??
Para construcciones modernas (2020+), ir con m.2 2280 Nvme. es el mas rapido, más compacto, y la opción más ampliamente apoyada. Solo elige 2.5″ SATA si necesitas la máxima capacidad con un presupuesto limitado o tu placa base carece de ranuras M.2. Para aplicaciones industriales, considere SATA DOM o M.2 industrial para mayor confiabilidad.
¿Puedo usar una unidad U.2 en una ranura M.2??
Sí, con un cable adaptador U.2 a M.2. Las unidades U.2 utilizan el mismo protocolo NVMe que M.2, solo un conector físico diferente. Sin embargo, no puede ir en la otra dirección: las unidades M.2 no caben en bahías U.2 sin un soporte adaptador.
La conclusión
La compatibilidad del factor de forma es lo primero que se debe comprobar al comprar una SSD: la velocidad y la capacidad no importan si la unidad no encaja físicamente. las buenas noticias: una vez que conozca los requisitos del factor de forma de su dispositivo, elegir la unidad adecuada es sencillo.
Para la mayoría de los sistemas modernos, M.2 2280 es la opción predeterminada. Para portátiles más antiguos, 2.5″ SATA es el camino de actualización fácil. Para aplicaciones industriales e integradas, Los factores de forma especializados como SATA DOM y CFast resuelven desafíos de compatibilidad únicos..
No estoy seguro de qué factor de forma necesita su sistema? Contacta con nuestro equipo—envíenos el modelo de su dispositivo o las especificaciones de la placa base, y le recomendaremos el factor de forma y la capacidad exactos que necesita.
Shenzhen, China · Este. 2014
Somos un equipo de especialistas en SSD y DRAM con 10+ años en almacenamiento industrial. Tengo preguntas? alcanzar - estamos felices de ayudar.
